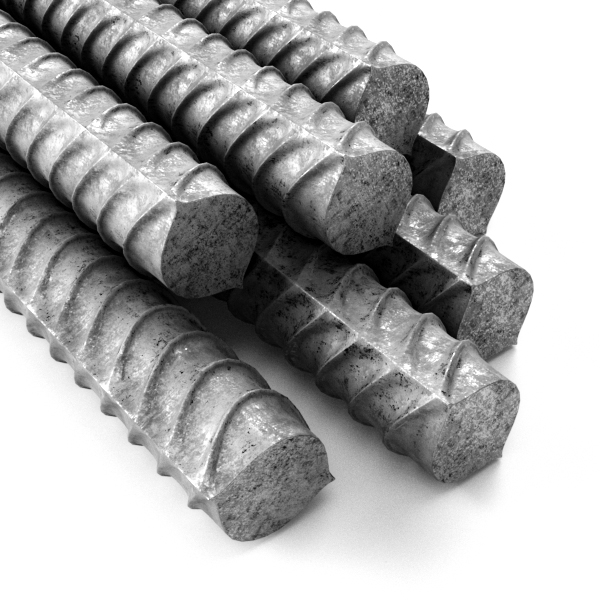

Арматура оцинкованная А3

Оцинкованная арматура А3 представляет собой стальной прокат периодического профиля с защитным цинковым покрытием. Обозначению А-III соответствует класс А400. Рельефная поверхность обеспечивает механическое сцепление стержня с бетоном, а наружный слой цинка предназначен для снижения коррозионного воздействия на основной металл.

Оцинкованная арматура А3 класса А400

Класс А400 отличается выраженным периодическим профилем с продольными рёбрами и поперечными выступами. Такая геометрия используется для передачи усилий между стальным стержнем и окружающим бетоном. Цинковое покрытие выполняет отдельную защитную функцию и не изменяет принадлежность проката к классу А400.

Соответствие обозначений А-III и А400

ГОСТ 5781-82 использует обозначение А-III, которое в коммерческой практике часто записывают как А3. В скобках стандарт приводит современное обозначение А400, связанное с уровнем нормируемого предела текучести. Класс характеризует механические свойства проката, а не марку стали, диаметр или способ защиты поверхности.

Для идентификации стержня учитывают

• класс А-III или А400;
• периодический профиль поверхности;
• номинальный диаметр;
• марку основного металла;
• форму поставки проката;
• характеристики цинкового покрытия.

Формулировка «оцинкованная арматура А3» описывает основные признаки продукции, но не все параметры конкретного исполнения. Для технического сопоставления дополнительно нужны диаметр, марка стали, механические свойства и сведения о защитном слое, если они установлены документацией на продукцию.

Периодический профиль класса А400

По ГОСТ 5781-82 поперечные выступы А400 располагаются по винтовым линиям: с одной стороны стержня они имеют правый заход, а с другой — левый. Такая конфигурация отличается от профиля А300, у которого направление выступов на обеих сторонах одинаковое. Продольные рёбра проходят вдоль оси проката.

Механические показатели относятся к арматурной стали установленного класса и не являются характеристиками готовой железобетонной конструкции. Несущая способность элемента определяется расчётом с учётом диаметра, количества стержней, схемы армирования, характеристик бетона и условий работы всего узла.

Марки стали для арматуры А400

ГОСТ 5781-82 предусматривает для А400 диаметром 6–40 мм стали 35ГС и 25Г2С. Для диаметров 6–22 мм также указана 32Г2Рпс. Марка основного металла определяет химический состав и влияет на технологические свойства, поэтому класс А400 нельзя автоматически связывать только с одной сталью.

Марка основного металла влияет на

• химический состав проката;
• механические характеристики партии;
• поведение стержня при гибке;
• условия выполнения сварных соединений;
• подготовку поверхности перед нанесением защиты;
• технологические требования при изготовлении каркасов.

Например, 35ГС и 25Г2С относятся к разным низколегированным сталям и отличаются содержанием углерода, марганца и кремния. При этом обе могут обеспечивать класс А400 при соблюдении требований стандарта. Поэтому марка и класс являются связанными, но не тождественными характеристиками.

Назначение цинкового покрытия

Основной стальной металл при контакте с влагой и кислородом подвержен коррозии. Цинковый слой отделяет его поверхность от окружающей среды и способен выполнять протекторную функцию на небольших локальных повреждениях. Скорость расходования покрытия зависит от среды, его толщины и состояния.

Наличие оцинковки не означает неограниченную стойкость к любым условиям эксплуатации. В агрессивной атмосфере, при постоянном увлажнении или воздействии определённых химических веществ защитный слой постепенно изменяется. Его применение должно соответствовать требованиям конкретной конструкции.

Горячее цинкование как способ защиты стали

Одной из технологий получения металлического защитного слоя является горячее цинкование. ГОСТ 9.307-2021 устанавливает общие требования к покрытиям, наносимым погружением подготовленного изделия в расплав цинка, а также определяет правила подготовки поверхности и методы контроля качества.

Для горячего покрытия контролируют

• подготовку основного металла;
• сплошность слоя на поверхности;
• толщину защитного покрытия;
• сцепление цинка со сталью;
• наличие недопустимых дефектов;
• состояние изделия после технологической обработки.

При этом не любую оцинкованную арматуру следует автоматически относить к продукции по ГОСТ 9.307. Цинковый слой может наноситься разными способами. Ссылка на стандарт горячего цинкования корректна только тогда, когда эта технология указана в документации на конкретное исполнение.

Работа рифлёного стержня в железобетоне

Поперечные выступы формируют механическое зацепление с бетоном и препятствуют свободному продольному смещению арматуры под нагрузкой. Благодаря этому А400 применяется в качестве рабочей и конструктивной арматуры в железобетонных элементах, если соответствующий класс предусмотрен расчётом и рабочими чертежами.

Периодический прокат используют в составе

• монолитных железобетонных конструкций;
• сборных железобетонных элементов;
• пространственных арматурных каркасов;
• плоских каркасов и сеток;
• продольного и поперечного армирования;
• других конструкций по проектной документации.

Область применения нельзя определять только по наличию рифления. В проекте задаются класс, диаметр, шаг, расположение и анкеровка стержней. Цинковое покрытие является дополнительным свойством и не позволяет самостоятельно уменьшать количество арматуры или изменять расчётную схему.

Отличие А3 от оцинкованной арматуры А2

А2 соответствует классу А300, а А3 — А400. Обе разновидности имеют периодическую поверхность, однако отличаются механическими свойствами и геометрией профиля. У А300 поперечные выступы направлены одинаково с двух сторон, у А400 направление захода противоположное.

Отличаются и применяемые марки стали. Для А300 по ГОСТ 5781 предусмотрены Ст5сп, Ст5пс и 18Г2С в соответствующих диаметрах, тогда как для А400 используются 35ГС, 25Г2С и 32Г2Рпс. Поэтому одинаковое цинковое покрытие не делает эти классы взаимозаменяемыми.

Номинальный диаметр рифлёного проката

Размер периодического профиля нельзя определять простым измерением по вершинам поперечных рёбер. Номинальный диаметр соответствует круглому гладкому стержню с равной площадью поперечного сечения. Фактическая наружная геометрия включает выступы и поэтому отличается от условного диаметра, используемого в обозначении.

Этот принцип особенно важен при контроле и подборе металлопроката по рабочим чертежам. Номинальный размер используется в расчётах массы и площади сечения, тогда как высота и шаг рёбер относятся к геометрии периодического профиля и контролируются по требованиям нормативной документации.

Гибка стержней после нанесения покрытия

При изготовлении хомутов, отгибов и других элементов арматура подвергается пластической деформации. Наружная сторона изгиба растягивается, поэтому состояние цинкового слоя после операции необходимо контролировать. Возможность гибки и минимальная геометрия определяются классом, диаметром и проектными требованиями.

После гибки оценивают

• форму изготовленного арматурного элемента;
• состояние цинка на наружной стороне изгиба;
• наличие трещин или отслоений покрытия;
• повреждение основного металла;
• состояние рёбер периодического профиля;
• необходимость восстановления локальной защиты.

Способ ремонта повреждённой оцинковки зависит от первоначальной технологии нанесения покрытия. Нельзя автоматически применять один состав или метод восстановления ко всей продукции. Требования к локальному ремонту определяют по нормативной и технологической документации конкретного покрытия.

Резка и состояние открытых торцов

После механической резки на торце открывается основной стальной металл, поскольку защитный слой находился на поверхности исходного изделия. При изготовлении деталей это учитывают отдельно. Необходимость дополнительной обработки места реза зависит от требований к противокоррозионной защите готовой конструкции.

Абразивная обработка может повредить покрытие и рядом с линией реза, поэтому состояние поверхности контролируют после изготовления элемента. Особенно важно избегать лишнего снятия цинка с рифлёной части стержня, если он должен сохранять защиту после всех монтажных операций.

Сварка арматуры с защитным слоем

Возможность сварки зависит прежде всего от марки стали и требований нормативов на конкретную конструкцию. Класс А400 сам по себе не означает универсальную пригодность для любого способа сварного соединения. Технология должна учитывать химический состав металла, диаметр стержня и конструкцию соединения.

При нагреве оцинкованной поверхности защитный слой в зоне сварки нарушается, а пары и аэрозоли цинка требуют предусмотренных мер безопасности. После формирования соединения также рассматривается необходимость восстановления противокоррозионной защиты на термически повреждённом участке.

Хранение и транспортирование оцинкованного проката

При перемещении стержней желательно ограничивать сильное трение и удары, способные механически повредить поверхность. Во время хранения важно не создавать условия для длительного удержания воды между плотно уложенными изделиями, особенно при недостаточной вентиляции штабеля.

Изменение оттенка или появление светлых продуктов на цинке не всегда означает разрушение основного металла, однако состояние оценивают по фактическому дефекту. Глубокие повреждения, открывающие сталь, требуют отдельной проверки и при необходимости восстановления предусмотренным способом.

Поставка арматуры А400 с цинковым покрытием от ООО «КМК»

ООО «Корпорация Металлургических Компаний» поставляет оцинкованную арматуру А3 периодического профиля, соответствующую классу А400, для строительных и конструкционных задач. Получить дополнительную информацию по диаметрам, маркам стали и исполнению защитного покрытия можно по телефону +73433023651 или электронной почте ekb@kmk-met.ru.
